回轉窯筒體的具體安裝步驟

回轉窯在安裝前應對帶中空軸頸的端蓋、簡體和大齒圈進行詳細的檢查，測量其配合尺寸及其公差，消除在運輸過程中所產生的損傷。

1、回轉窯的筒體兩端的橢周度允差不得超過筒體直徑的1.5/1000。?1600×3300管磨機筒體的橢圓度允差不得超過2.4毫米。

?

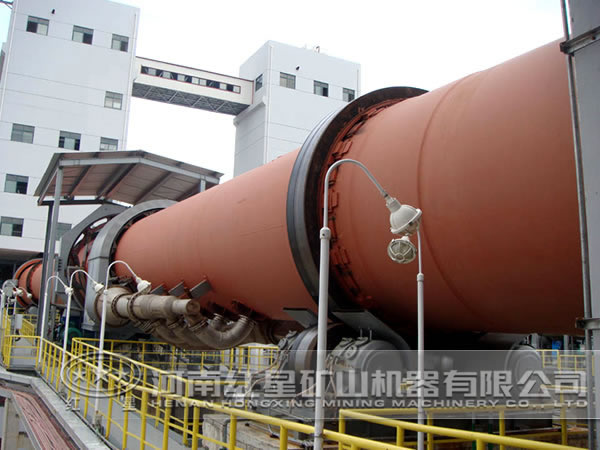

? ? ? ? ? ? ?回轉窯筒體構造

2、筒體與端蓋組裝時應先將接臺面上的毛刺、飛邊和油漆等清除干凈，并在接合面涂上一層漳丹，然后按標記進行組裝。定位銷必須全部裝入，位置調整好后立即將固定螺栓均勻地擰緊，防止已找正好的位置發生變動。接合面的接觸應緊密，不得加入任何調整墊片。

3、筒體與端蓋組裝完后將筒體吊裝在主軸承上。吊裝回轉筒體時應根據現場起重工具的起吊能力，可以將整個回轉筒體的所有零、部件全部組裝完后進行吊裝，也可以先不裝村扳，待筒體吊裝后再安裝襯板。在吊裝回轉簡體時應注意不準用端蓋上的吊環起吊，以免損壞吊環，因為它僅供單獨吊裝端蓋用。如無大的起重設備時，可用木方將回轉筒體墊起，然后用千斤頂將回轉筒體裝在主軸承上。為了安全，防止發生意外，須在筒體下面墊以枕木垛。

4、回轉筒體裝在主軸承上時，應符合下列規定；兩中空軸頸的上母線應在同一水平面上，其相對標高允差為1毫米，其傾斜方向山料端應低于進料端兩中空軸的中心線應在同一直線上，其不同心度可用千分表在主軸承端面上進行間接測量，回轉筒體在主軸承上安裝后，要復查中空軸頸與球面瓦的配合情況。

5、安裝齒圈是整體齒圈應先裝在筒體上，然后再吊裝筒體，拼合的齒圈一般在筒體吊裝后再裝配。齒圈的組裝應達到下列要求：首先清楚齒圈與筒體法蘭的接觸表面上的毛刺及其他雜物，檢查止口尺寸是否符合圖紙要求，齒圈斷面與筒體法蘭之間的間隙，不得超過0.15毫米，拼合齒圈對接觸的間隙不得大于0.1毫米，其齒節距應符合圖紙及其技術文件的壓球，允差為0.005m；齒圈的徑向跳動允差每米節徑不應大于0.25毫米，端面跳動允差每米節徑不應大于0.35毫米，過大的段米娜跳動偏差可用調節齒圈的固定螺釘來調整。

6、襯板的安裝應注意下列事項：用螺釘固定的襯板，襯板之間不應超過15毫米，不用螺釘固定的襯板，其襯板之間的接觸應緊密，固定襯板的螺釘、螺母下面應墊好密封墊圈，然后再墊平墊圈，必須均勻的緊固螺母，以防漏料，凸背襯板共有四排，應按圓周進行等分來安裝，同時應注意筒體的回轉方向。
